КСВ, или SWR, — один из главных параметров, по которым оценивают качество антенны. Он показывает, насколько хорошо антенна согласована с кабелем и передатчиком. Объясняем, что означают цифры КСВ, какие значения считаются нормальными и что ухудшает этот показатель.
Что такое КСВ
КСВ — коэффициент стоячей волны (англ. SWR, Standing Wave Ratio). Передатчик, кабель и антенна рассчитаны на одинаковое сопротивление — 50 Ом. Если сопротивление антенны на рабочей частоте отличается, часть энергии не излучается, а отражается обратно в кабель и к передатчику. КСВ показывает, насколько велико это отражение.
- КСВ 1.0 — идеальное согласование, отражения нет.
- Чем больше КСВ, тем больше энергии возвращается обратно вместо того, чтобы излучаться.
Сколько теряется при разных значениях КСВ
| КСВ | Отражённая мощность | Потери сигнала | Оценка |
|---|---|---|---|
| 1.0 | 0% | 0 дБ | идеал, достижим только в точке настройки |
| 1.2 | ≈ 0.8% | ≈ 0.04 дБ | отлично, порог качества ZONDA |
| 1.5 | 4% | ≈ 0.2 дБ | хорошо |
| 2.0 | ≈ 11% | ≈ 0.5 дБ | приемлемо |
| 3.0 | 25% | ≈ 1.25 дБ | плохо |
До КСВ 1.5 потери сигнала ничтожны. Но важны не только потери: отражённая энергия возвращается в передатчик и нагревает его. При большом КСВ и значительной мощности это может сократить его ресурс или повредить выходной каскад.
КСВ зависит от частоты

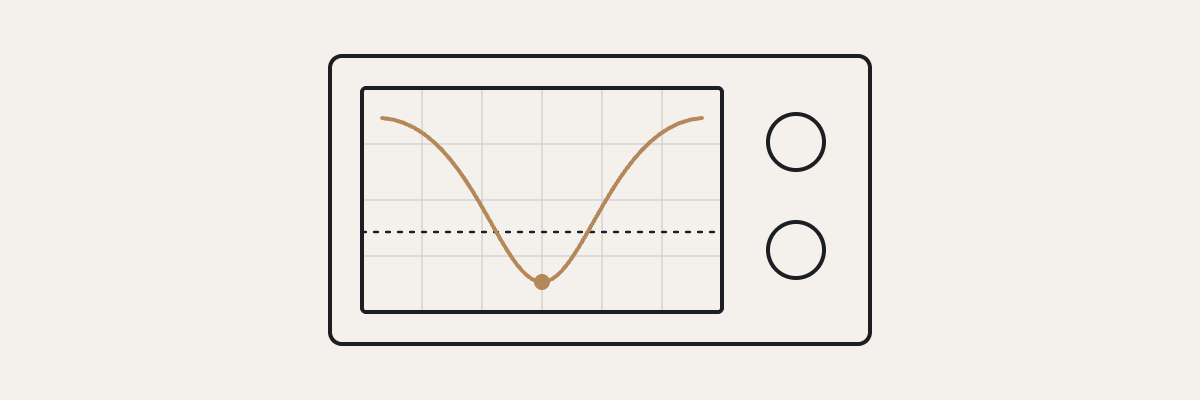

Антенна настроена на конкретную частоту. На ней КСВ минимален, а при отходе в сторону растёт, иногда довольно резко. Поэтому КСВ всегда измеряют в диапазоне частот, а результат выглядит как кривая с минимумом в точке настройки.
Именно поэтому антенны ZONDA 7X и 9X изготавливаются под конкретную частоту: 1900, 2000, 2100 МГц и так далее. Антенна, настроенная на вашу рабочую частоту, даёт низкий КСВ именно там, где работает ваше оборудование.
Что ухудшает КСВ
- Несоответствующая частота. Антенна на 2200 МГц на частоте 2600 МГц будет иметь значительно худший КСВ.
- Неправильный разъём. Соединение SMA с RP-SMA даёт практически полное отражение. Подробнее — в статье «SMA или RP-SMA: как не ошибиться с разъёмом антенны».
- Повреждённый кабель или разъём. Перегиб, расшатанный разъём, повреждённый центральный контакт.
- Погнутые элементы. Геометрия Yagi рассчитана точно, и деформация элементов сдвигает настройку.
- Металл рядом. Мачты, провода, металлические конструкции возле элементов влияют на согласование.
Как КСВ проверяют в ZONDA
Каждую антенну ZONDA мы измеряем на векторном анализаторе перед отправкой. Внутренний порог качества — КСВ не более 1.2 на рабочей частоте антенны. Это строже общепринятых 1.5–2.0. На практике хорошо настроенная антенна в точке настройки показывает значения, близкие к 1.01.
Частые вопросы
Какой КСВ считается нормальным?
В целом приемлемым считается КСВ до 1.5–2.0 на рабочей частоте. В ZONDA порог строже: антенна должна показывать не более 1.2 на своей частоте.
Почему у некоторых антенн указан КСВ 1.0 или 1.01?
В точке настройки хорошо сделанная антенна действительно может показывать КСВ около 1.01. Но одна цифра ничего не говорит о полосе: важно, как быстро КСВ растёт при отходе от номинальной частоты. Поэтому КСВ правильно оценивать по кривой измерения, а не по одному значению.
Можно ли улучшить КСВ, изменив длину кабеля?
Нет. Изменение длины кабеля может изменить показания прибора, но не согласование самой антенны. Длинный кабель с потерями вообще «приукрашивает» КСВ при измерении: отражённый сигнал затухает в кабеле и не доходит до прибора. Реальный КСВ антенны при этом не меняется.
Нужно ли мне самому измерять КСВ?
Нет, для обычного использования это не нужно. Но если сигнал вдруг ухудшился, сначала проверьте разъём, кабель и целостность элементов: это самые частые причины роста КСВ.
