Пігтейл — короткий кабель між антеною і роз'ємом — непомітна, але важлива частина антени. Антени ZONDA доступні з кабелем RG316 або RG316D. Назви відрізняються лише однією літерою, а різниця — в екрануванні. Пояснюємо, що це дає і коли варто обирати кожен варіант.
Що спільного в RG316 і RG316D
Обидва кабелі — тонкі коаксіальні кабелі з хвильовим опором 50 Ом, стандартні для радіочастотної техніки. У них однакова будова всередині: центральна жила, тефлонова ізоляція і зовнішня оболонка, що витримує широкий діапазон температур. Тому на коротких відрізках вони мають практично однакові втрати сигналу.
Чим відрізняються

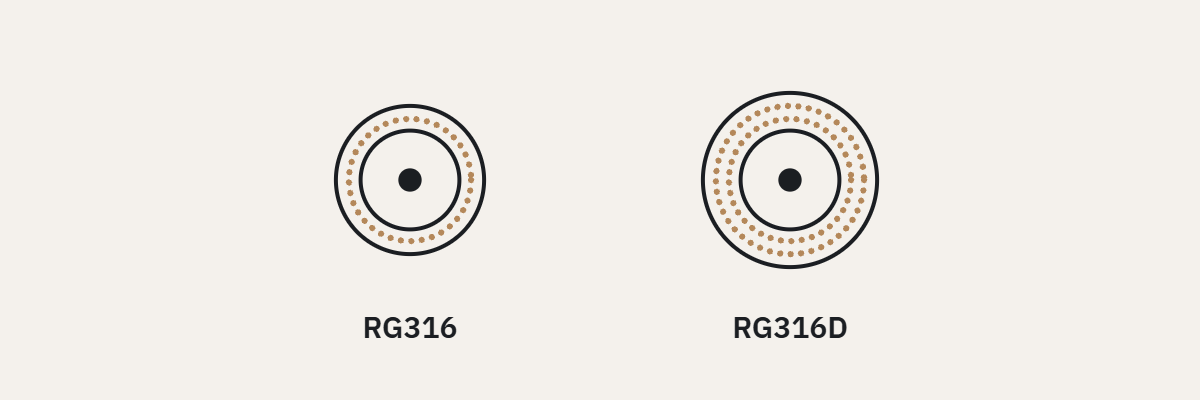

Літера D означає double shield, тобто подвійний екран.
- RG316: один шар металевого обплетення навколо ізоляції.
- RG316D: два шари обплетення. Кабель трохи товщий і жорсткіший.
Екран виконує дві функції: не пропускає сторонні завади всередину кабелю і не дає сигналу «витікати» назовні. Подвійне обплетення робить це помітно краще.
| Параметр | RG316 | RG316D |
|---|---|---|
| Екран | одинарне обплетення | подвійне обплетення |
| Захист від завад | базовий | вищий |
| Втрати на короткому пігтейлі | низькі | низькі, практично такі самі |
| Гнучкість | вища | трохи нижча |
| Роз'єм в антенах ZONDA | SMA або RP-SMA | лише SMA |
Коли достатньо RG316
- Антена стоїть окремо від іншої електроніки.
- Поруч немає інших передавачів і потужних джерел живлення.
- Важлива гнучкість кабелю, наприклад при частому складанні та перенесенні.
- Потрібен роз'єм RP-SMA.
Коли краще RG316D
- Антена працює поруч з іншими передавачами, приймачами чи блоками живлення.
- У місці роботи багато радіозавад.
- Потрібен максимально чистий сигнал на межі дальності, де важливий кожен децибел відношення сигнал/шум.
- Кабель частіше піддається механічному навантаженню: подвійне обплетення робить його міцнішим.
Часті питання
Чи збільшить RG316D дальність?
Напряму ні: на короткому пігтейлі втрати в обох кабелях майже однакові. RG316D допомагає там, де сигнал погіршують завади. У таких умовах чистіший сигнал дає стабільніший зв'язок на великій відстані.
Чому RG316D доступний лише з роз'ємом SMA?
Так влаштована лінійка ZONDA: варіант з подвійним екраном ми виготовляємо з роз'ємом SMA. Якщо вашому пристрою потрібен RP-SMA, обирайте кабель RG316. Як визначити роз'єм, читайте у статті «SMA чи RP-SMA: як не помилитися з роз'ємом антени».
Чи варто брати RG316D «про запас»?
Якщо ваш пристрій має роз'єм SMA і ви не впевнені в умовах роботи, RG316D — надійніший вибір. Якщо антена працює в чистому радіоефірі, RG316 цілком достатньо.
