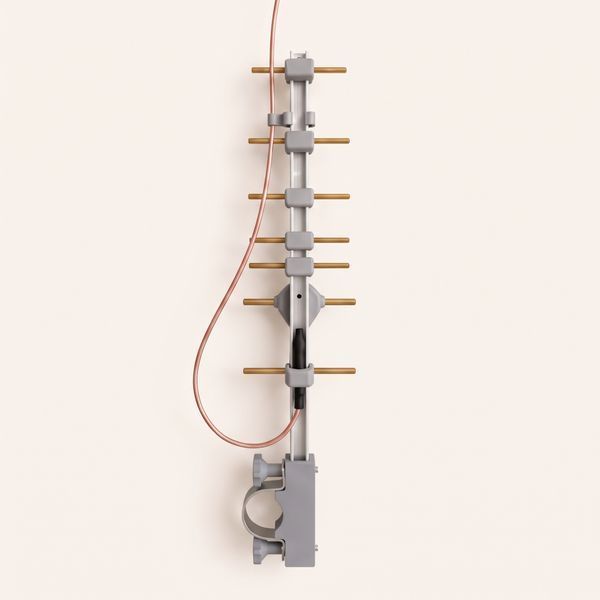

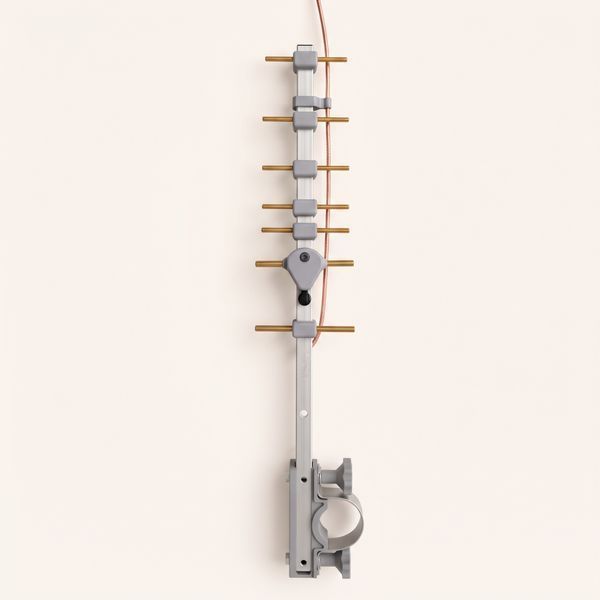

Спрямована антена Yagi ZONDA 7X — компактна антена з простим наведенням

ZONDA 7X — 7-елементна спрямована антена Yagi з підсиленням 11.0 дБі та ширшим променем ≈ 40–45°. Вона легша й коротша за 9X і простіше наводиться: сигнал менше просідає, коли об'єкт зміщується вбік. Кожну антену налаштовуємо під конкретну частоту й перевіряємо на векторному аналізаторі перед відправкою.

Переваги

• КСХ ≤ 1.1, типово 1.01–1.07. Кожен виріб налаштовується й вимірюється на векторному аналізаторі (VNA). При КСХ 1.1 в антену йде понад 99.7% потужності передавача, модуль не перегрівається.
• Ширший промінь ≈ 40–45°. Простіше навести й утримати зв'язок, коли об'єкт рухається в широкому секторі.
• Компактність. Довжина 29,5–30 см, вага 84–100 г без кріплення — зручно переносити й швидко встановлювати на новому місці.
• Рефлектор і вібратор 4 мм. Потовщені активні елементи розширюють робочу смугу — антена стабільніше тримає налаштування при зміні погоди.
• Латунь під захисним лаком. Поліровані латунні елементи вкриті атмосферостійким лаком, що захищає від вологи й окислення.
• Пайка срібловмісним припоєм. Вузол живлення паяється сріблом і герметизується від вологи та конденсату.
• Тримачі з ASA-пластику. Стійкі до ультрафіолету, спеки й морозу, робоча температура від −30 до +80 °C.
• Кріплення без інструментів. Швидкознімне кріплення на щоглу 30 мм, поляризацію можна змінити рукою. Для власних кронштейнів — монтажні отвори Ø4,5 мм з міжцентровою відстанню 60 мм.

Як обрати модифікацію

• Частота — 2200, 2400 або 2600 МГц, та, на якій працює ваше обладнання. Інші частоти доступні в моделі 9X.
• Роз'єм SMA чи RP-SMA — перевірте роз'єм вашого пристрою: зовні вони схожі, але несумісні. Найчастіше потрібен SMA.
• Кабель RG316 чи RG316D — RG316D має подвійний екран і краще захищений від завад. Доступний лише з роз'ємом SMA.
• Довжина пігтейла — 37 або 44 см, залежно від відстані до пристрою.
• Кріплення — зі штатним кріпленням на щоглу 30 мм або без нього, для монтажу на власні кронштейни.

Застосування

• Робота з радіомодулями на частотах 2200, 2400 і 2600 МГц.
• Канали зв'язку, телеметрії та керування для БПЛА, FPV і дистанційно керованої техніки, коли об'єкт рухається в широкому секторі.
• Мобільні точки, які часто переносять і встановлюють на новому місці.

ZONDA 7X — баланс між підсиленням і простотою наведення. Якщо потрібна максимальна дальність у вузькому секторі, зверніть увагу на ZONDA 9X.
